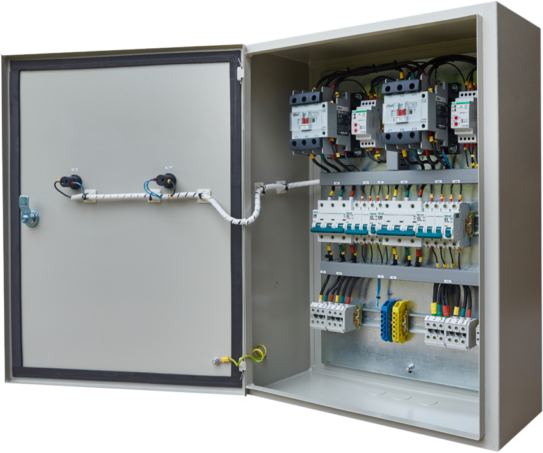

Автомат ввода резерва (АВР) для дизельной электростанции является важной компонентой системы бесперебойного электроснабжения. Он предназначен для автоматического переключения нагрузки с основного источника питания на резервный при пропадании основного источника.

АВР для дизельной электростанции обычно состоит из следующих компонентов:

1. Автоматического выключателя (АВ). Это основной электрический коммутационный элемент, который обеспечивает переключение нагрузки с основного источника питания на резервный и обратно. АВ обычно оснащен механизмом для дистанционного управления и имеет функции защиты от перегрузки и короткого замыкания.

2. Контроллера АВР. Это устройство, которое мониторит состояние основного и резервного источников питания, а также выполнение всех необходимых операций переключения. Контроллер может быть автоматическим или ручным, и включает функции диагностики, сигнализации и переключения нагрузки.

3. Датчики и измерительные приборы. Они предназначены для контроля параметров питающей сети, например, напряжения и частоты, а также для предоставления информации контроллеру АВР о возможной неисправности или отклонении от нормы.

4. Дизельного генератора. Он является резервным источником питания и предназначен для обеспечения электроснабжения в случае отключения основного источника. Генератор должен быть правильно подключен к АВ и регулироваться с помощью контроллера АВР.

Принцип работы автомата ввода резерва для дизельных электростанций заключается в следующем: при пропадании основного источника питания контроллер АВР обнаруживает это и сигнализирует автоматическому выключателю, чтобы тот переключил нагрузку на резервный источник. При восстановлении основного источника контроллер АВР также обнаруживает это и сигнализирует автоматическому выключателю о переключении нагрузки обратно на основной источник.

Основная цель АВР для дизельной электростанции - обеспечить непрерывное электроснабжение в случае аварийных ситуаций, прерывания работы основного источника или планового технического обслуживания. АВР также обеспечивает безопасность работы и защиту от перегрузок и короткого замыкания, устраняя возможность повреждения оборудования и отключения электроснабжения у необходимой нагрузки.

В заключение, автомат ввода резерва для дизельной электростанции играет важную роль в обеспечении непрерывности электроснабжения и защите от аварийных ситуаций. Его основные компоненты - автоматический выключатель, контроллер АВР, датчики и измерительные приборы, а также дизельный генератор - взаимодействуют для автоматического переключения нагрузки с основного на резервный источник и обратно.
